Серия «Резка труб и снятие фасок» Поставщик

Серия для резки труб и снятия фасок — это интегрированное интеллектуальное производственное решение, которое сочетает в себе высокоточную резку труб с автоматическим снятием фасок (снятие фасок и удаление заусенцев) в непрерывном, синхронизированном рабочем процессе. Серия обычно состоит из трех основных модулей: циркулярная пила с полностью сервоприводом для резки без заусенцев, машина для снятия фасок для торцевой обработки и автоматизированный контроллер производственной линии это упорядочивает и связывает обе операции.

Эта система напрямую устраняет болевые точки традиционной ручной резки, включая непостоянные углы среза, чрезмерные заусенцы, угрозы безопасности из-за вращающихся лезвий и низкую часовую производительность, обеспечивая повторяемые высококачественные результаты при производительности, с которой ручные методы не могут сравниться. Он широко применяется в машиностроении, автомобильных компонентах, инфраструктуре железнодорожного транспорта и строительных стальных конструкциях.

Как работает процесс резки и снятия фасок

Этап 1 – Кормление через зонд и позиционирование

Необработанные трубы — обычно длиной 3–12 метров — загружаются на подающий конвейер или рольганг. Каретка подачи с сервоприводом захватывает трубу и перемещает ее в запрограммированное положение резки с точностью до длины. ±0,2 мм . Для смешанного производства система управления считывает данные списка разрезов из центральной системы управления производством и автоматически регулирует длину подачи между заказами.

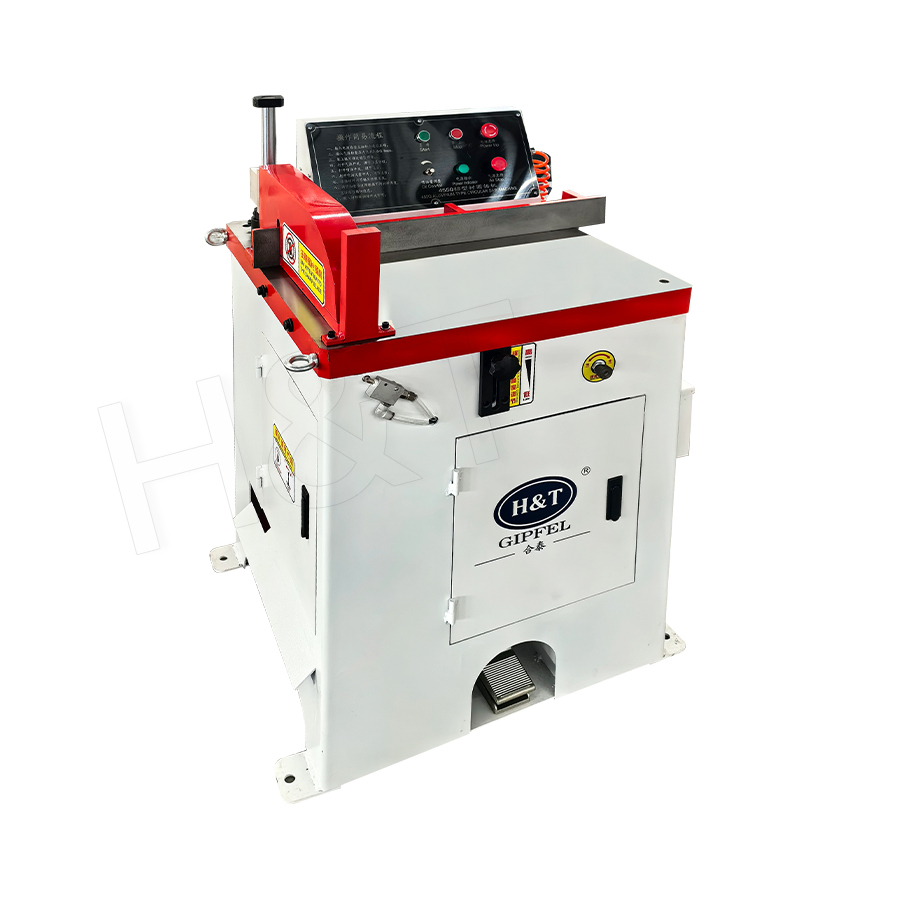

Этап 2 – Полная резка циркулярной пилой с сервоприводом

circular saw unit uses a servo-controlled feed axis to advance the blade into the tube at an optimized infeed rate matched to the tube wall thickness and material. Key technical characteristics include:

• Регулировка скорости лезвия: Переменная скорость шпинделя (обычно 1500–4500 об/мин) выбирается автоматически в зависимости от марки материала (углеродистая сталь, нержавеющая сталь, алюминий) для увеличения срока службы лезвия и качества резки.
• Перпендикулярность грани среза: Сервоуправление поддерживает прямоугольность поверхности реза. в пределах 0,1° , устраняя угловое отклонение, обычное для ручных или пневматических пильных систем.
• Минимальная деформация: cold-sawing process produces no heat-affected zone (HAZ) and negligible tube end deformation, preserving the material's mechanical properties and surface condition at the cut face.
• Формирование короткой стружки: Правильная геометрия лезвия и скорость подачи позволяют получить короткую, управляемую стружку, а не длинные спирали, что снижает запутывание стружки и необходимость частого удаления стружки.

Этап 3 – Автоматический переход к снятию фасок

Разрезанные трубы автоматически передаются — с помощью конвейеров с сервоприводом, толкателей деталей или роботизированной системы захвата и размещения — на станцию снятия фаски. Это исключает необходимость ручного управления между двумя операциями и гарантирует, что обрезанная труба будет сохранять правильную ориентацию в процессе снятия фаски.

Этап 4 – Снятие фаски и удаление заусенцев

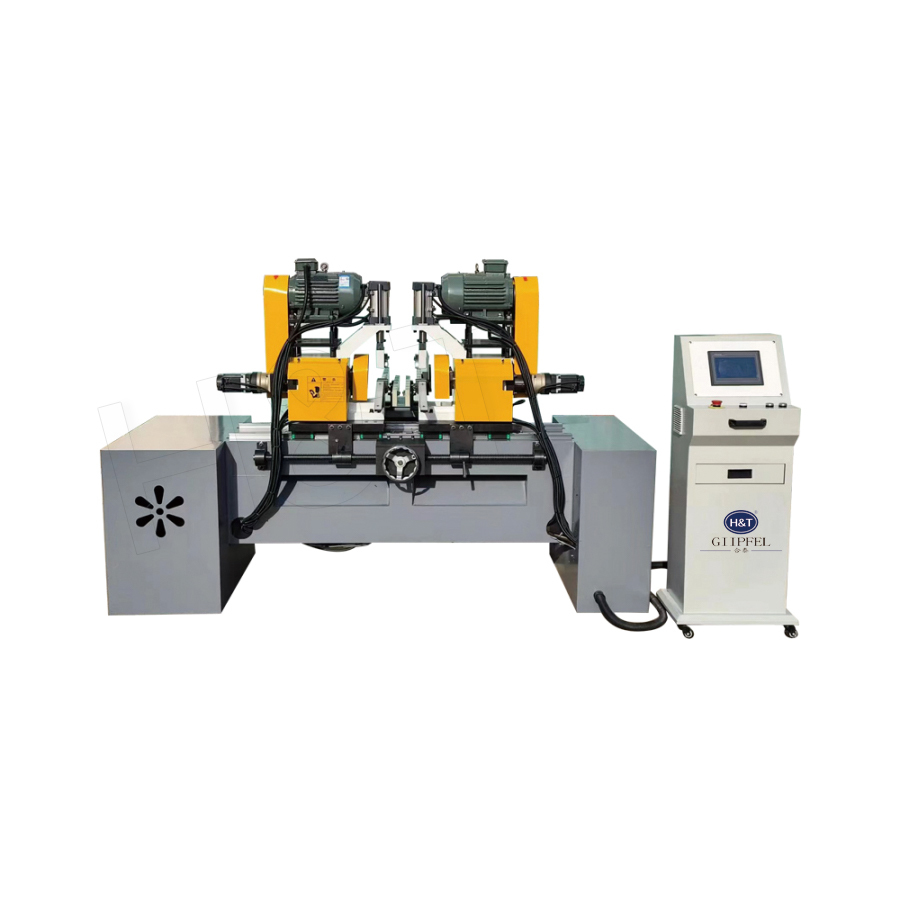

машина для снятия фасок processes one or both ends of the tube simultaneously (double-end chamfering). A rotating multi-blade chamfering tool or carbide insert cutter produces a precisely angled bevel (typically 30°, 45° или нестандартные углы ), удаляет заусенцы с отверстия и наружного диаметра трубы, а также сглаживает переход между поверхностью среза и стенкой трубы. Ширина грани и угол фаски программируются и воспроизводятся для ±0,05 мм и ±0,5° соответственно.

Преимущества производительности по сравнению с традиционными методами

Применимые материалы и характеристики трубок

Серия для резки труб и снятия фасок разработан для работы с широким спектром металлических материалов и геометрий труб. Согласование параметров станка со свойствами материала имеет решающее значение для оптимизации срока службы инструмента и качества резки:

• Углеродистая и легированная сталь (до 1000 Н/мм²): most common substrate. Standard carbide-tipped circular saw blades provide excellent tool life, typically 5 000–15 000 резов на одно лезвие. на тонкостенной трубке.
• Нержавеющая сталь (дуплекс 304, 316, 2205): Требуются более низкие скорости резания и более качественное твердосплавное покрытие лезвия (TiAlN) для управления наклепом. Рекомендуется использовать смазочно-охлаждающую жидкость с присадками, не содержащими серы, чтобы предотвратить загрязнение поверхности среза.
• Алюминиевые сплавы: Высокие скорости резания (до 4500 об/мин) и полированная геометрия лезвия предотвращают наросты на кромке. Зазор стружки более важен из-за склонности алюминия к размазыванию.
• Медь и латунь: Мягкие материалы легко режутся, но требуют острых лезвий и специального управления стружкой, чтобы предотвратить повторное приваривание стружки к поверхности разреза.

Типичный диапазон производительности машины: наружные диаметры от от Ø10 мм до Ø220 мм , толщина стенок от 0,5 мм до 20 мм и длина реза от 50 мм до 6000 мм за штуку, в зависимости от конфигурации станка.

Промышленные приложения

Автомобильные выхлопные системы и компоненты шасси

Выхлопные трубы, поперечины шасси и трубы подвески требуют точной длины обрезков и отсутствия заусенцев на концах, чтобы обеспечить правильную сборку и качество сварных соединений. Поддержка автоматизированных линий резки и снятия фасок. доставка точно в срок отрезанных секций труб непосредственно сварочным роботам на автомобильных сборочных линиях с автоматической записью отслеживания партии.

Структуры железнодорожного транспорта

Конструкционные трубы, используемые в рамах железнодорожных вагонов и опорных конструкциях пути, должны соответствовать строгим допускам по размерам и требованиям к качеству поверхности. Холодная распиловка устраняет микроструктурные изменения, вызванные абразивной или газовой резкой, сохраняя усталостную прочность высокопрочных стальных труб, используемых в железнодорожных системах, где важна безопасность.

Гидравлические и пневматические трубки в сборе

Гидравлические линии высокого давления требуют идеально квадратных обрезанных концов без заусенцев, чтобы обеспечить герметичность соединений обжимных колец или компрессионных фитингов. Одиночный заусенец или угловое отклонение на поверхности среза может привести к выходу уплотнения из строя под давлением, что приведет к дорогостоящим отказам на месте эксплуатации. Способность серии сохранять прямоугольность среза 0,1° делает его стандартным выбором для производителей гидравлических трубок.

Строительство и металлоконструкции

Конструкционные полые профили для каркасов зданий, мостов и промышленных объектов производятся в больших объемах с различной длиной раскроя. Автоматизированные производственные линии с программируемым списком резки могут выполнять несколько разной длины за одну смену без остановки для ручного измерения или маркировки, что максимально увеличивает время безотказной работы.

Интеграция управления ЧПУ и управления производством

automation controller that links cutting and chamfering modules provides more than simple sequencing—it acts as a production management hub:

• Импорт списка вырезов: Производственные заказы импортируются из систем ERP/MES в виде файлов списков резки (CSV или XML), и машина автоматически определяет последовательность резки, чтобы минимизировать остатки обрезков и максимизировать выход материала.
• Отслеживание срока службы инструмента: controller monitors cumulative blade cutting time and cut count, alerting the operator to planned blade changes before wear causes quality degradation—preventing out-of-tolerance production.
• Производственная отчетность: Отчеты о сменном производстве (отрезка деталей, общая обработанная длина, простои, смена лезвий) создаются автоматически и могут быть экспортированы в системы управления качеством.
• Удаленная диагностика: Соединение Ethernet обеспечивает удаленный доступ к состоянию машины, журналам сигналов тревоги и настройкам параметров, что позволяет командам технической поддержки быстрее устранять неполадки без посещения объекта.

Общие вопросы о сериях для резки труб и снятия фасок

В чем разница между циркулярной пилой и ленточной пилой для труб?

Резка циркулярной пилой обеспечивает значительно более высокую скорость и качество реза труб. Циркулярная пила позволяет выполнить резку трубы из углеродистой стали диаметром 50 мм за 3–8 секунд по сравнению с 30–90 секундами для ленточной пилы. Циркулярные пилы также обеспечивают более узкую ширину пропила (1,5–3 мм против 2–4 мм у ленточных пил), что сокращает отходы материала. Однако ленточные пилы лучше подходят для резки толстостенных секций очень большого диаметра, где размер круглого полотна становится непрактичным.

Может ли станок для снятия фасок одновременно обрабатывать фаски наружного и внутреннего диаметра?

Да. Современные комбинированные инструменты для снятия фасок обрабатывают фаску наружного диаметра, фаску внутреннего диаметра и торцевую поверхность одновременно за одну операцию врезания, обычно обрабатывая оба конца трубы за одну операцию. Всего 8–15 секунд . Это имеет решающее значение для операций подготовки к сварке, когда необходимо выполнить как фаску наружного диаметра (для сварной канавки), так и зачистку внутреннего диаметра (для обеспечения чистоты потока).

Как быстро можно перенастроить линию на другой диаметр трубы?

При использовании быстросменной системы зажима и направляющих для смены диаметра обычно требуется 10–20 минут , включая замену кулачков патрона и регулировку инструмента для снятия фаски. Регулируемые направляющие с ЧПУ в некоторых системах позволяют изменять диаметр в пределах запрограммированного диапазона (например, Ø20–Ø100 мм) только с помощью ввода параметров, не требуя физической замены инструмента.

Каков типичный срок службы полотна и как он влияет на стоимость разреза?

Для циркулярной пилы с твердосплавными напайками диаметром 180 мм, режущей трубы из углеродистой стали диаметром 50 × 3 мм, типичный срок службы полотна составляет 8 000–15 000 сокращений . При стоимости лезвия примерно 150–300 долларов США стоимость расходных материалов за разрез составляет менее 0,03 доллара США — небольшая часть затрат на рабочую силу и качество, связанных с ручной резкой и снятием заусенцев.
